Retrofitting de Painéis Elétricos: Modernização de quadros de comando antigos substituindo relés por Controladores Lógicos Programáveis (CLPs).
Entenda como o retrofitting de painéis elétricos com substituição de relés por CLPs elimina paradas de máquina e prepara sua indústria para a Indústria 4.0.
Tamanho do texto
No cenário industrial competitivo de hoje, depender de painéis elétricos antigos baseados estritamente em lógica de relés é um risco diário. Falhas de contato, dificuldade para encontrar peças de reposição e a total falta de dados sobre a produção são problemas comuns que travam o crescimento de muitas indústrias.
A solução para esse gargalo não exige a troca completa do maquinário pesado. O retrofitting de painéis elétricos surge como a alternativa inteligente, transformando quadros de comando obsoletos em sistemas modernos, inteligentes e de alta performance através da integração de CLPs (Controladores Lógicos Programáveis).
Neste artigo, você vai entender exatamente o que é o retrofitting, quais as vantagens reais para o seu bolso e como planejar essa transição na sua fábrica.
O que é Retrofitting de Painéis Elétricos?
O termo retrofitting significa, de forma literal, "colocar o antigo em forma". Na automação industrial, o processo consiste em modernizar um painel elétrico existente, substituindo componentes ultrapassados por tecnologias de última geração, mantendo a estrutura mecânica principal da máquina.
A principal mudança desse processo é a substituição da lógica de relés pela lógica programável do CLP.

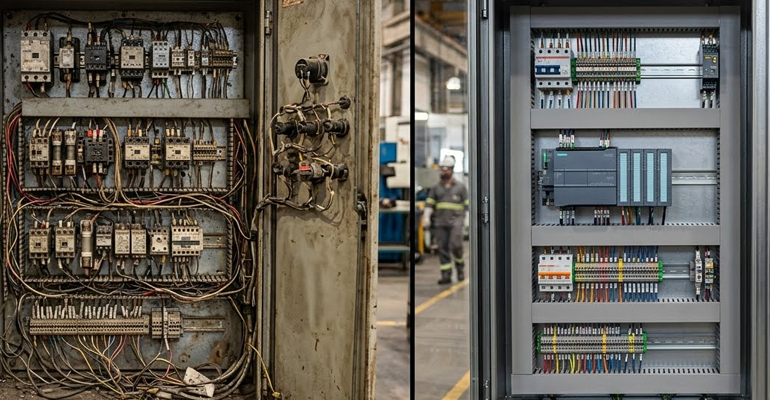

- Como era antes: Quilômetros de fios conectando dezenas de relés auxiliares, temporizadores e contadores mecânicos. Qualquer alteração no processo exigia refazer a fiação física do painel.
- Como fica depois: Um único CLP centraliza o controle. O processamento passa a ser digital e as alterações de lógica são feitas via software, reduzindo drasticamente o tamanho e a complexidade do painel.
Sinais de que seu Painel Precisa de um Retrofitting Urgente
Continuar adiando a modernização dos seus quadros de comando pode custar caro. Fique atento aos seguintes sinais de alerta:
- Paradas frequentes: Máquinas parando por mau contato em relés ou falhas de componentes antigos.
- Manutenção demorada: Técnicos gastando horas para localizar um defeito devido à falta de diagnósticos visuais.
- Peças obsoletas: Dificuldade crônica ou custo absurdo para encontrar componentes de reposição no mercado.
- Incompatibilidade tecnológica: Impossibilidade de conectar a máquina a sistemas de supervisão (SCADA) ou redes industriais.
As Grandes Vantagens de Trocar Relés por CLPs
A migração para os Controladores Lógicos Programáveis entrega benefícios imediatos para a equipe de manutenção e para a diretoria financeira.
1. Confiabilidade e Redução de Falhas
Relés possuem partes móveis que sofrem desgaste mecânico e oxidação. O CLP é um dispositivo de estado sólido, projetado para suportar o ambiente hostil do chão de fábrica (vibração, poeira e variações de temperatura), operando por anos sem apresentar falhas.
2. Diagnóstico Rápido de Defeitos
Esqueça os testes manuais com multímetro em cada fio do painel. Com o CLP e a adição de uma Interface Homem-Máquina (IHM), o próprio sistema aponta na tela exatamente onde está a falha (ex: "Sensor X com falha de leitura"). O tempo de máquina parada (downtime) despenca.
3. Flexibilidade de Processo
Precisa mudar o tempo de acionamento de um motor? Ou adicionar uma nova etapa de segurança? Em um painel antigo, isso exigiria horas de parada e novos componentes. Com o CLP, basta atualizar algumas linhas de código no software.
4. Economia de Espaço e Energia
Um único CLP substitui dezenas de relés e temporizadores. Isso resulta em painéis muito menores, mais limpos, que consomem menos energia elétrica e geram menos calor, reduzindo a necessidade de sistemas robustos de climatização no quadro.
5. Passaporte para a Indústria 4.0
Os CLPs modernos possuem portas de comunicação nativas (Modbus, Profinet, Ethernet/IP). Isso permite coletar dados de produtividade em tempo real, conectar a máquina à internet (IoT) e enviar relatórios direto para o ERP da empresa.
Tabela Comparativa: Painel a Relé vs. Painel com CLP
| Característica | Painel Antigo (Lógica a Relé) | Painel Modernizado (Com CLP) |
|---|---|---|
| Manutenção | Complexa e demorada | Simples, com diagnóstico em tela |
| Flexibilidade | Rígida (exige alteração física de fios) | Alta (alteração via software) |
| Tamanho do Quadro | Grande e saturado | Compacto e organizado |
| Coleta de Dados | Inexistente (processo cego) | Nativa e integrável a sistemas digitais |
| Risco de Falhas | Alto (desgaste de contatos mecânicos) | Muito baixo (componentes eletrônicos) |
Como Funciona o Processo de Retrofitting?
Um retrofitting de sucesso exige planejamento técnico rigoroso para que o tempo de máquina parada durante a substituição seja o menor possível. O processo se divide em 5 etapas essenciais:
- Análise Técnica: Levantamento do esquema elétrico atual e entendimento completo da lógica de funcionamento da máquina.
- Desenvolvimento do Projeto: Especificação do novo CLP, mapeamento de Entradas/Saídas (I/Os) e desenho do novo layout do painel.
- Programação: Desenvolvimento do software do CLP e das telas da IHM antes de ir a campo.
- Instalação (Start-up): Retirada dos componentes obsoletos, fixação do CLP, passagem da nova fiação e testes de bancada.
- Comissionamento e Treinamento: Testes práticos com a máquina operando em carga real e treinamento da equipe de operadores e mantenedores.
Modernize com a Haztech
O retrofitting de painéis elétricos não é apenas uma reforma visual; é um investimento estratégico que devolve a competitividade ao seu chão de fábrica com uma fração do custo de uma máquina nova.
Se a sua empresa quer eliminar paradas inesperadas, ganhar eficiência e preparar a produção para o futuro, conte com a expertise da Haztech. Nós planejamos e executamos o retrofitting completo dos seus quadros de comando, garantindo o retorno rápido do seu investimento.
Entre em contato com os especialistas da Haztech e solicite um diagnóstico do seu painel elétrico atual!
